Blåsfiber EPSU SM 2F G657A1 OS2 S12

1,2mm 6000m/t Gul HDPE

Artikelnummer: 5042434
BeskrivningTeknisk infoSupport
Beskrivning

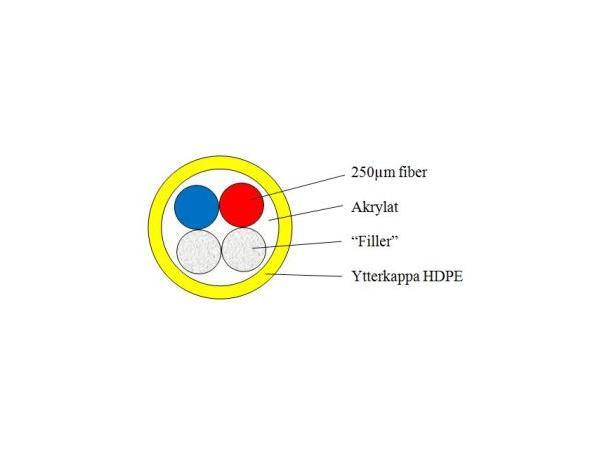

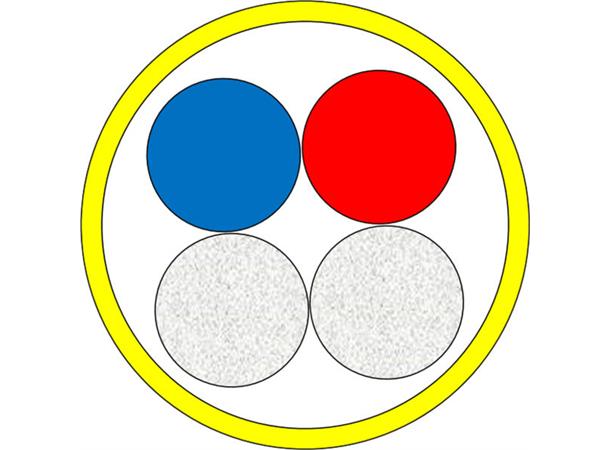

Slät blåsfiber för installation i mikrotuber, anpassade främst för tuber med inner diameter 3,5mm. 2 och 4 fiber kan även installeras i tuber med inner diameter 2,1mm. Fibrerna är inkapslade i ett akrylat med ett gult ytterhölje av HDPE. Finns som 2, 4, 8 eller 12 fiber och levereras på panna.

Mekaniska tester enligt IEC 60794-1-2, IEC 60794-1-21 och IEC 60794-1-53.

Egenskaper EPSU SM G.657A1
Dämpning = 0,4 dB/km vid 1310 nm, = 0,4 dB/km vid 1383 nm, = 0,3 dB/km vid 1550 nm
Kromatisk Dispersion = 3,5 ps/nm.km vid 1285 - 1330 nm, = 18,0 ps/nm.km vid 1550 nm
Nolldispersionsvåglängd 1300-1324 nm
Nolldispersionskurvans lutning = 0,092 ps/nm².km
Kabel PMD (PMDQ) = 0,2 ps/vkm
Cut-off våglängd (kabel) = 1260 nm
Modefältsdiameter 8.9 ± 0.4 µm vid 1310 nm
Makroböjningsförluster 15 mm radie / 10 varv / max 0,25 dB vid 1550 nm / max 1,0 dB vid 1625 nm
Makroböjningsförluster 10 mm radie / 1 varv / max 0,75 dB vid 1550 nm / max 1,5 dB vid 1625 nm
Kärnans koncentricitetsfel = 0,5 µm
Mantel diameter 125 ± 0,7 µm
Glasets ovalitet = 1,0 %
Primärskydd diameter 245 ± 10 µm
Drag test 0,69 = Gpa
Temperaturområde drift/lagring -40°C till +60°C
Temperaturområde installation -10°C till +50°C*
Ytterdiameter (mm) 1,2
Vikt (g/m) 1,4

Färgkod S12
Fiber Färg
1 Röd
2 Blå
3 Vit
4 Grön
5 Gul
6 Grå
7 Brun
8 Svart
9 Violet
10 Orange
11 Turkos
12 Rosa
Teknisk info

Produktinformation

E nummer 5042434
Tillverkare Melbye
